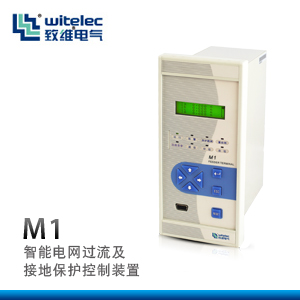

M1智能电网过流及接地保护装置

      M1为通用性电流及接地保护装置,采用大容量,资源冗余设计,适用于35KV及以下电力系统中直接接地、电阻接地或阻抗接地的辐射状电网中,可对中压配网的进线,出线间隔进行保护、控制和监视,并根据现场情况设置不同的电流类型保护功能与

主要功能:

  • 保护功能:可提供速断、过流、定时限、反时限、零序与3个非电量保护。
  • 计量功能:三相电流。
  • 显示画面:液晶128×32开机画面可编程图形显示,4行英文或2行中文字符显示测量值、计量值、开关状态、定值设定、通讯设定、时间设定等界面。
  • 指示灯:可编程三色指示灯,可定义显示属性和指示参数。
  • GPS对时:GPS校时精度为1ms,可选TTL和RS422方式。
  • SOE事件记录:提供SOE记录功能。
  • 故障录波功能 :提供带时标标准的COMTRADE格式录波文件。
  • 通讯功能:支持RS485、以太网等通讯方式和多种通讯协议。

接口:

  • 4路交流电流输入,接保护CT。
  • 标配10路DI: 交直流两用。
  • 7路DO:DO1-DO6均可接入控制回路,前四路可直接接分合闸回路。
  • 可选配防跳回路模块或增配6路DI模块。
  • RS485接口,可选以太网口、等多路接口(各接口间相互独立)。

可编程功能:

         具备其他国外公司高端产品上才具有的产品逻辑可编程功能,用户可在统一的硬件平台上自由定义保护逻辑等功能。支持专用的可编程调试软件PLPShell,通过面板的RS232接口,用户可方便的随时对M3进行保护功能逻辑编程和工程调试、测试,彻底实现了保护装置的可配置性。设置更灵活,可避免现场更换设备型号,要各型号备件等问题。

3个非电量保护。
