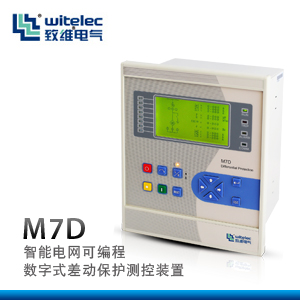

M7D智能电网可编程数字式差动保护测控装置

M7D为可编程微机差动保护测控装置，根据保护应用,分为 M7D差动保护装置，用于两卷变差动保护（M7DT）或三卷变差动保护(M7DD)和大型电动机差动保护装置（M7DM）。

主要功能：

• 保护功能：可实现双斜率比率制动差动速断保护、并可选变压器、电动机后备保护功能。可提供复合电压闭锁过流保护、定时限、反时限、过压、欠压、频率、堵转、PT断线、控制回路断线、过热、零序、负序、CT断线、非电量保护等全面的线路保护功能。
• 测量功能： 全三相电量参数，包括电压、电流、功率因数、频率、有功功率、无功功率。
• 显示画面：可编程图形大液晶显示，并可实时显示电压电流波形图。
• 指示灯：可编程三色指示灯，可定义显示属性和指示参数。
• GPS对时：GPS校时精度为1ms，可选TTL和RS422方式。
• SOE事件记录：提供SOE记录功能。
• 故障录波功能：提供带时标标准的COMTRADE格式录波文件。
• 通讯功能：支持RS485、以太网、Profibus等通讯方式和多种通讯协议。

接口：

• 8路交流电流输入（三卷变差动为9路电流输入）。
• 4路交流电压输入，适应各种PT接线方式（三卷变差动没有电压输入）。
• 16路可编程开关量输入（可选增加16路）。
• 10路可编程开关量输出（可选增加6路）。
• 可选可编程直流模拟量信号输入和输出回路。
• 可通讯接入RTD模块（远程温度采集模块可直接接8路热电阻）。
• RS485接口，可选以太网口、Profibus、光纤等多路接口（各接口间相互独立）。
• 可选外挂防跳回路模块。

可编程功能：

具备产品逻辑可编程功能，用户可在统一的硬件平台上自由定义保护逻辑等功能。支持专用的可编程调试软件PLPShell，通过面板的RS232接口，用户可方便的随时对M7D进行保护功能逻辑编程和工程调试、测试，彻底实现了保护装置的可配置性。
