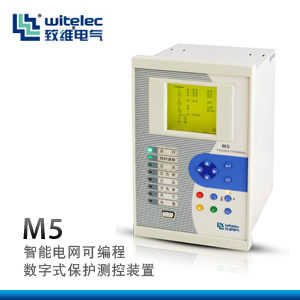

M5智能电网可编程数字式保护测控装置

      M5为可编程微机保护测控装置，适用于110/35/10/6kV电压等级的保护、控制、测量和监视。可配置为进线、母联、线路出线、变压器出线、电动机出线、电容器出线、PT保护、复杂的进线互投保护（母联备投）和主变后备保护装置。

主要功能：

• 保护功能 ：可提供速断、过流、定时限、反时限、过压、欠压、频率、堵转、不平衡电压（流）、过热、方向保护、合闸后加速、零序、负序、CT断线、重合闸、PT断线、控制回路断线、非电量保护、低周减载、备自投等全面的线路保护功能。
• 测量、计量功能：全三相电量，包括电压、电流、功率因数、频率、有功功率、无功功率、有功电度、无功电度。
• 显示画面：可编程图形液晶显示，并可实时显示电压电流波形图。
• 指示灯：可编程三色指示灯，可定义显示属性和指示参数。
• GPS对时：GPS校时精度为1ms，可选TTL和RS422方式。
• SOE事件记录：提供SOE记录功能。
• 故障录波功能 ：提供带时标标准的COMTRADE格式录波文件。
• 通讯功能：支持RS485、以太网、Profibus等通讯方式和多种通讯协议。

接口：

• 8路交流电流输入。
• 4路交流电压输入，适应各种PT接线方式。
• 16路可编程开关量输入（PLUS型可扩展至32路）。
• 10路可编程开关量输出（PLUS型可扩展至16路）。
• 可选可编程直流模拟量信号输入和输出回路。
• 可通讯接入RTD模块（远程温度采集模块可直接接8路热电阻）。
• RS485接口，可选以太网口、Profibus、光纤等多路接口（各接口间相互独立）。
• 可选外挂防跳回路模块。

可编程功能：

具备其他国外公司高端产品上才具有的产品逻辑可编程功能，用户可在统一的硬件平台上自由定义保护逻辑等功能。支持专用的可编程调试软件PLPShell，通过面板的RS232接口，用户可方便的随时对M5进行保护功能逻辑编程和工程调试、测试，彻底实现了保护装置的可配置性。设置更灵活，可避免现场更换设备型号，要各型号备件等问题。
