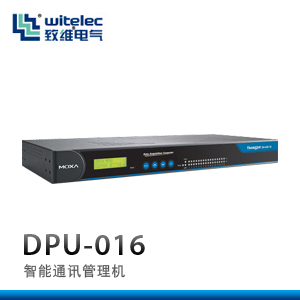

通讯管理机DPU-016

       DPU-016采用台湾MOXA的硬件平台,是一款基于RISC架构、立即可用的嵌入式工业计算机,它非常适合处理工业数据方面的高端应用。该产品采用Intel Xscale IXP-422通信处理器,配备有16个RS-232/422/485串口,两个以太网口,拥有工业级的外观设计,大小为标准1U,可采用19英吋机 架安装。坚固的机架安装结构设计适合任何苛刻工业环境的应用,同时方便安装使用。
        DPU-016不仅可以用来管理IT设备,还适用于工厂自动化行业和电力行业的应用。在电源输入方面,其电源输入类型可为交流和直流,且允许的电压范围在 100V到240V之间。由于该产品采用无硬盘、无风扇及节能设计,即便在苛刻的工业环境当中长时间、重负荷运行,也可以提供高的可靠性和出色的性能。

特点:

  • Intel Xscale IXP-422 266 Mhz处理器。
  • 128 MB板载RAM,32 MB Flash Disk。
  • 16个RS-232/422/485串口。
  • 2个10/100 Mbps以太网口。
  • 标准19英吋机架安装,高度为1U。
  • 输入电压可为交直流,且范围为100~240V。
  • LCM显示屏和键盘方便操作。
  • 立即可用的Linux/WinCE.NET通信平台。
  • 稳定,低功耗无风扇设计。

硬件规格及系统:

  • CPU:IXP-422 266 MHz。
  • DRAM:板载128 MB。
  • Flash:板载32 MB。
  • LCM:2x16 Text Mode。
  • 键盘:4个按钮。
  • Console端口:RS-232 x 1, RJ45, 支持PPP功能。
  • 其他:RTC、蜂鸣器、看门狗时钟。
  • 操作系统:内建嵌入式Linux或Windows CE 5.0。

网络通信:

  • LAN:10/100 Mbps x 2, RJ45。
  • 保护:内建1.5 KV 磁隔离保护。

串口通信:

  • 串口:RS-232/422/485 x 16, RJ45。
  • 保护:内建15 KV ESD全信号保护。
  • 数据位:5、6、7、8。
  • 停止位:1、1.5、2。
  • 校验位:None、Even、Odd、Space、Mark。
  • 流量控制:RTS/CTS, XON/XOFF, RS-485 ADDCTM。
  • 速率:50 bps ~ 921.6 Kbps, 支持任意波特率。

LEDs:

  • 系统:Ready x 1。
  • 网口:10/100 M x 2。
  • 串口:TxD/RxD x 16。

电源要求:

  • 电源输入:100 ~ 240 VAC/VDC(交流输入频率范围47-63Hz)。

机械特性:

  • 尺寸 (WxDxH):480 x 198 x 45 mm (19x7.8 x 1.77 in)(包括机架安装附件)。
  • 尺寸 (WxDxH):480 x 198 x 45 mm (17.3x7.8 x 1.77 in)(不包括机架安装附件)。
  • 重量:2.7kg。
  • 材质:SECC金属片, 1 mm。
  • 安装:19英寸机架安装。

工作环境:

  • 操作温度:-10 ~ 60˚C (14 ~ 140˚F), 5 to 95% RH。
  • 存储温度:-20 ~ 80˚C (-4 ~ 176˚F), 5 to 95% RH。

安规认证:

  • EMC:FCC Part 15, CISPR 22 Class A。
  • CE Class A:EN55022 Class A, EN61000-3-2 Class A,EN61000-3-3, EN55024。
  • 安全:TÜV:IEC/EN60950。
  • UL/cUL:UL60950, CAN/CSA-C22.2 No. 60950-00。

保修期:

  • 5年。
