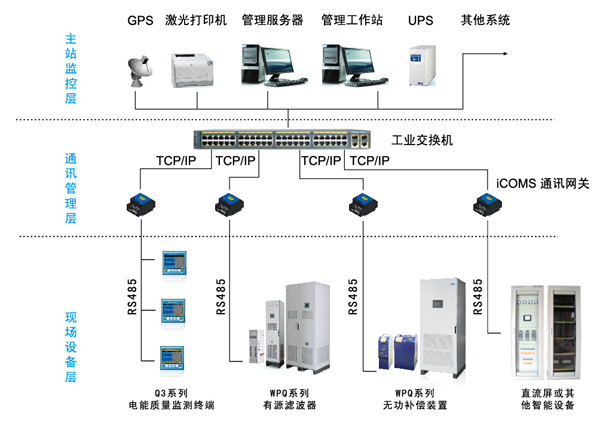

PQS电能质量管理系统采用分层、分布式结构，按间隔单元划分、模块化设计。整个系统分为三层：主站监控层，通讯管理层和现场设备层。

主站监控层：
主站监控层是系统的控制中心，采用致维电气自主研发的WIT-PQS电能质量监控软件，完成对整个系统的数据收集、处理、显示、监视、转换、分析、存储等功能， 依据权限对相应设备进行控制。主站监控层还包括打印机、管理服务器、管理工作站、UPS电源装置等设备。

通讯管理层：
通讯管理层是与主站监控层实现数据交换的纽带环节，完成监控管理层和现场间设备之间的实时信息交换，完成自动化装置的接入，实现通讯物理介质和规约的转换、接入。通讯管理层设备包括：通讯转换设备（如iCOMS通讯网关、工业交换机、DPU通讯管理机等）和通讯链路（如光纤以太网、TCP/IP网络等）。

现场设备层：
现场设备层的智能设备完成现场测量、检测、谐波治理等功能，由Q3电能质量检测终端、电能质量治理终端：C7无功补偿装置产品等智能设备组成。智能设备具有网络通讯功能：通过通讯网络上送终端设备实时监测值实时/历史电压、电流谐波数据、谐波畸变率、离散频率等信息；接收主站操作命令，实现远程控制以提高功率因素，进行无功补偿，消除电网谐波，从而全面提高电网电能质量。
