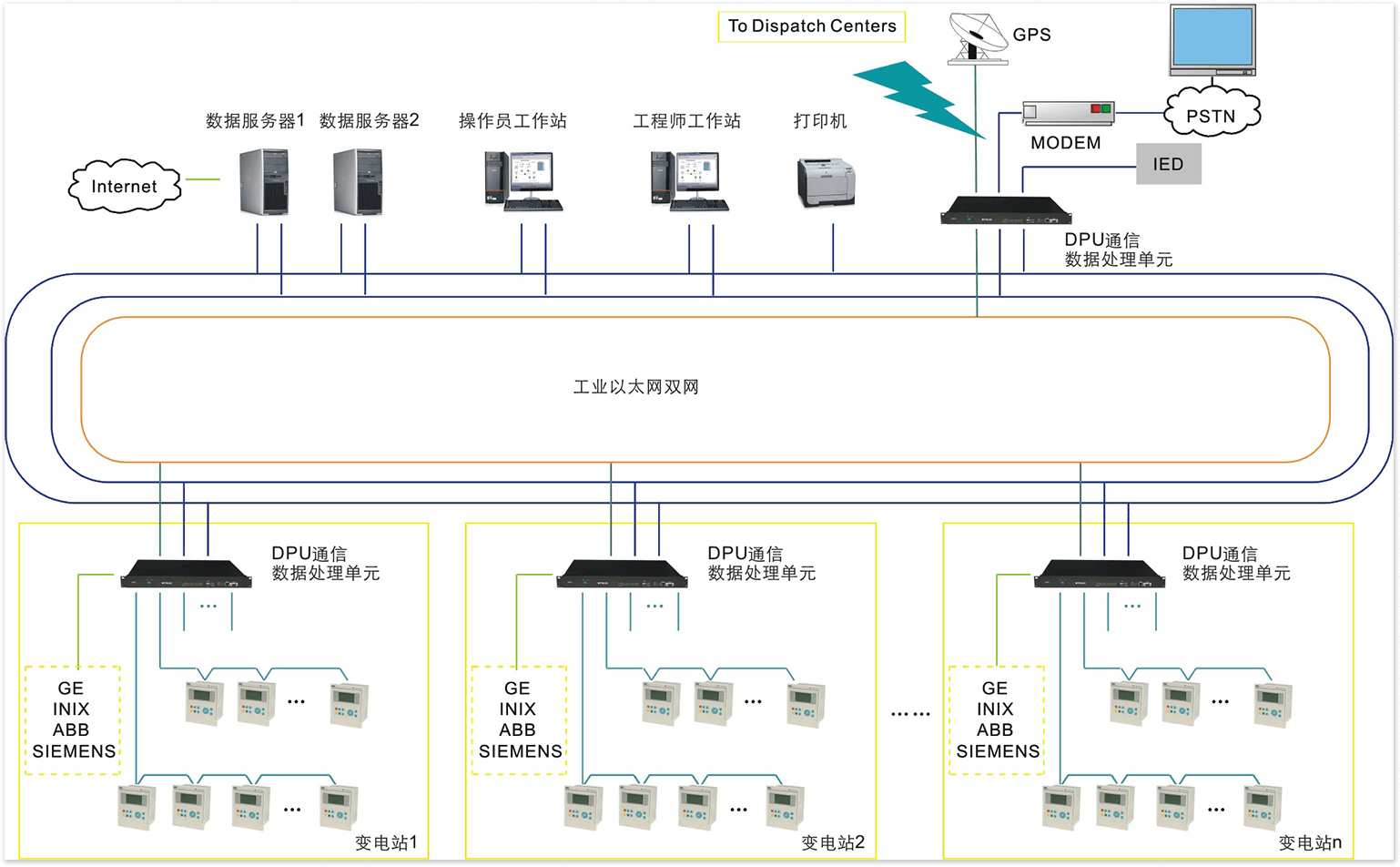

IMPACS 变电站综合自动化系统适用于各行业的变配电系统，满足工业变电站需要与工业控制相结合的特点，采用分层/分布式结构，较大型系统主要由监控主站和监控子站组成，主站监控设在总降压站中，子站系统分别设在配电站中。
系统配置灵活，站间相互独立，主干通信网络采用光纤以太网的通信方式，具有可扩展性。站内设备通信采用超五类双屏蔽通信双绞线串口通信方式，站内设备具有多种安装模式，既可采用分散安装，亦可进行集中组屏。监控主站设备提供当地监控功能及向上级调度转发功能，主要由总控单元、监控主机、远动工作站及其他工作站组成，其他工作站根据需要随意增减。其中通信数据处理单元 DPU 是通信核心设备，该装置采用标准规约，通过串口通信方式方便地将降压站内多种厂家保护控制设备信息采集到后台监控系统中。监控子站系统设置一台通信数据处理单元 DPU，实现独立的 SCADA 系统功能，并与主站数据通讯。
设备选型
- 变配电站保护 配置致维电气公司的微机保护装置。
- 高低压配电监控和计量 配置致维电气公司的 T 系列多功能表。
- 电能质量分析装置 采用致维电气公司电能质量分析装置，为工业生产提供在线电能质量分析和预警。
- 低压电动机保护 配置致维电气公司的 L7，实现常规低压电动机保护，取代传统的热继电器。
- 低压自动化转换开关 配置 GE 公司的 ATS 系列产品，实现供电电源的自动切换。
- 不间断电源 配置 GE 公司的 UPS 系列产品，提供不间断电源供电。
- PLC 控制 系统部分集成了 DCS 控制功能，如整流系统的整理机组等，系统采用品牌 PLC，实现其较为复杂的控制功能。
- 系统软件 采用 WITPOWER 软件系统、MICROSCADA 软件系统。
